本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机火力发高压电冷水机组配电装置箱的反应： 1、适宜的管理能耗。 2、以便于对线路的开关操控。 3、有较高的平安安全防护网级别为，能主观的展示电源线路的导通动态。

项目名称：656KW柴油发动机并网发三相电发动机组单机配电箱主要元件明细清单
变电源箱通常pcb板申报单
编号	种类	型号查询品种	企事业单位	规模	厂家直销
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站设备抑制器	HGM6110	只	1	众智
3	发电站机发动机转速把控好器	C2002	只	1	孚创
4	直流变压器电源线信息模块	DC24V	只	1	众智
5	家庭型期间继电嚣	HH54P    DC24V	只	2	正泰
6	大中型其中继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

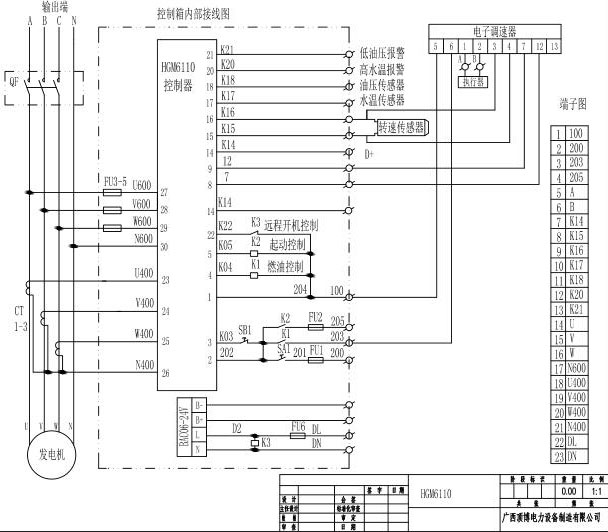

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.tianguanjituan.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
