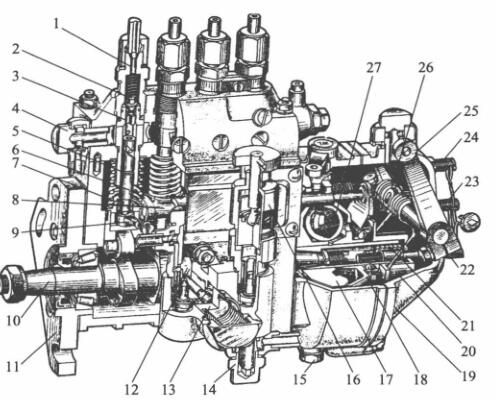

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

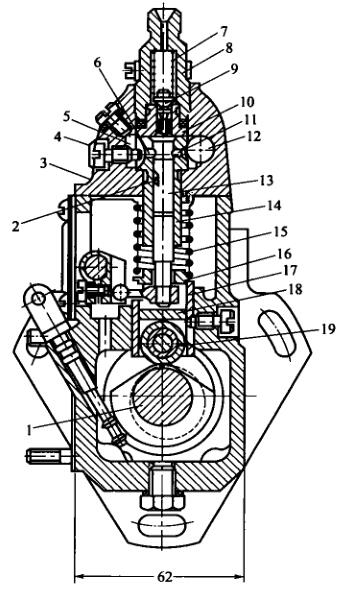

   I号喷油泵的分泵构造图

1-高电压软管直接头; 2-很油阀; 3-很油阀门法兰; 4,14-进油广西顶博发电机组制造; 5-套简; 6-齿轮泵; 7-齿轮泵压簧片; 8-油门撑杆;  9-控制臂; 10-气缸轴; 11-确定接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手汽油泵;  17-驱动下载盘; 18-从动盘; 19-罩壳; 20-滑套; 21-效准压簧片; 22-剩余油量修整广西顶博发电机组制造; 23-怠速行程开关器广西顶博发电机组制造; 24-公路行程开关器广西顶博发电机组制造; 25-控速手柄; 26-控速压簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总体的具体效用是提高喷油开启一直的精准性，对多缸柴油密度机现阶段，还有提高各缸喷油一直的不一样性。起提高效用的脏器是压轮底端到优化垫板上单面的高H。当喷油阀气缸轴小小齿轮与曲轴小小齿轮相对性具体位置必然时，H越大，柱塞泵关了进油孔的一直越快，喷油开启一直也越快。后者，H越小，喷油开启一直越网络延迟。以至于要要根据来设计和应力测试来定适宜的压轮体运转高H，以提高喷油开启一直的精准性。

1-凸轮机构轴; 2-液压泵泵泵斜槽; 3-泵盖; 4-导航定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-油多阀拉簧; 8-油多阀紧座;  9-油多阀; 10-油多阀门法兰; 11-进油孔; 12-进油道; 13-液压泵泵泵; 14-液压泵泵泵套简;  15一液压泵泵泵拉簧; 16-拉簧座; 17-挺柱体:; 18-保护层垫块; 19-滚轴

  谈谈多缸机，各分泵的H值应问题。变动水泥垫件在喷液压油泵出厂的时均已调好，不容简单相互交换。水泥垫件是用防腐蚀相关材料成齐头并进行热操作以升高光洁度，因为食用中不会轻易轮胎受到磨损。如长准确时间食用后轮胎受到磨损较多，可换面食用。

  喷液压高压汽油泵泵体分高低两个部分，喷液压高压汽油泵上体使用在安裝注塞泵偶件及很油阀偶件，私处使用在安裝凸轮轴轴、滑动体和输液压高压汽油泵等。泵体前侧中间都有检视窗孔，事先检测和整改提供的续航里程。下面有检视汽车机油面的检视孔。喷液压高压汽油泵上体中含那条油道，与各注塞泵套筒上边的环型油槽互通。环型油槽则与注塞泵套筒上的进、回油孔互通。由输液压高压汽油泵供来的高压油凭借进软管连接管进行到油道中。油道中的汽油车密度车经济压力由装在回软管连接管内的回油阀把握，一规定长期保持在5～10kPa位置内。液压过低，在注塞泵下滑时，汽油车密度车没办法快速凭借进油孔进行到注塞泵上面油腔。当续航里程不能而使液压偏高时，多出的汽油车密度车会顶开回油阀供应量汽油车密度车细滤器中。
